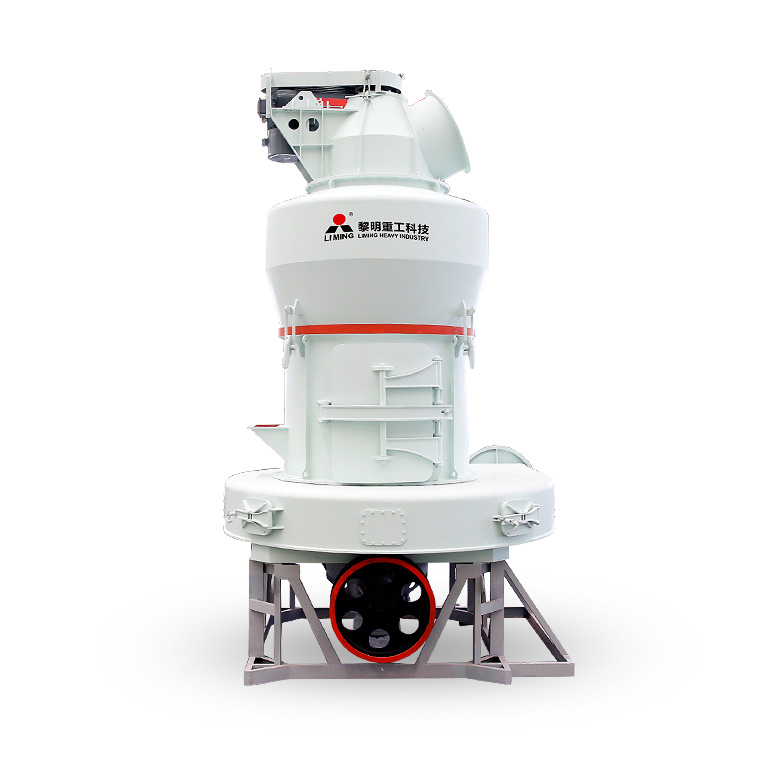

MTW欧版磨粉机

单机介绍:MTW欧版磨粉机(雷蒙磨)是我公司在吸收欧洲粉磨技术及理念的基础上研发而成的国家专利产品,拥有多项自主专利技术产权,该机型采用了锥齿轮整体传动、内部稀油润滑系统、弧形风道等多项新型专利技术,粉磨效率高,产量提升20%以上,是传统雷蒙磨、摆式磨更新换代替代产品,被广泛应用于电厂脱硫、大型非金属矿制粉和建材与化工等领域。

应用范围:电厂环保石灰石脱硫剂制备、重质碳酸钙加工、大型非金属矿制粉、建材与化工、固体燃料粉磨

加工物料:石灰石、 方解石、 生石灰、 白云石、 重晶石、 滑石、 碳酸钙、 石膏、膨润土、 高岭土、 石油焦、 煤等

进料粒度:30-50mm

产量:3~50T/H

15838081408 在线留言

产品专利

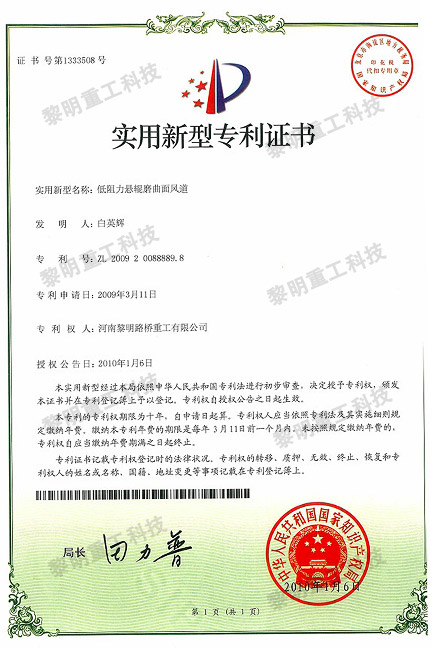

低阻力悬辊磨曲面风道 ZL 2009 2 0088889.8
低阻力悬辊磨曲面风道
ZL 2009 2 0088889.8

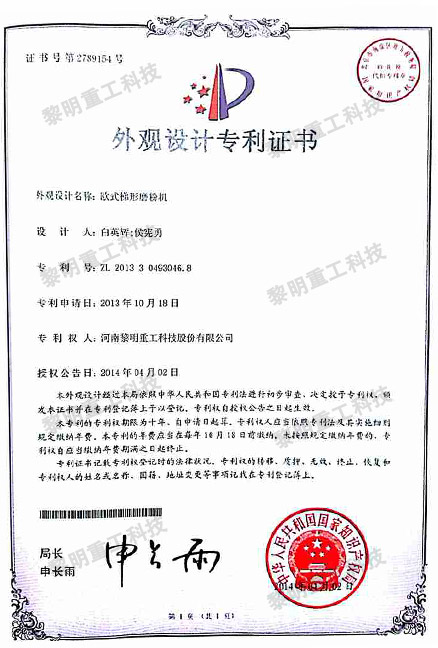

欧式梯形磨粉机外观设计 ZL 2013 3 0493046.8
欧式梯形磨粉机外观设计
ZL 2013 3 0493046.8

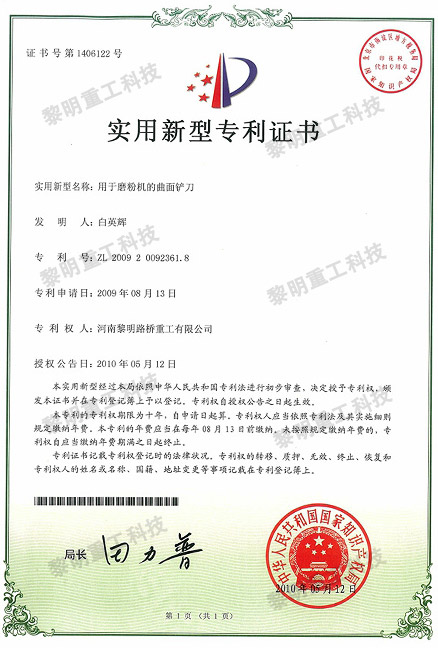

用于磨粉机的曲面铲刀 ZL 2009 2 0092361.8
用于磨粉机的曲面铲刀
ZL 2009 2 0092361.8

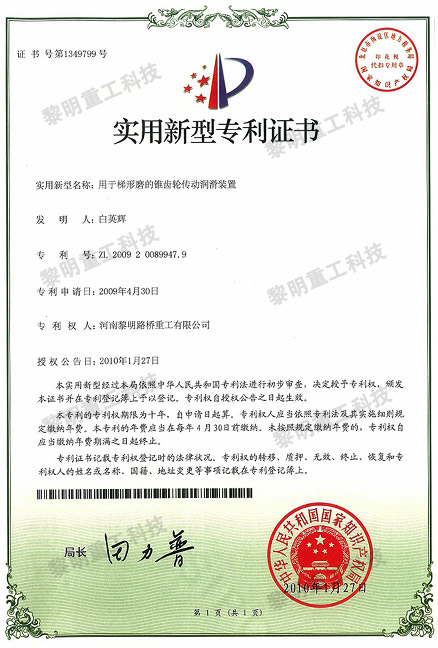

用于梯形磨的锥齿轮传动润滑装置 ZL 2009 2 0089947.9
用于梯形磨的锥齿轮传动润滑装置
ZL 2009 2 0089947.9

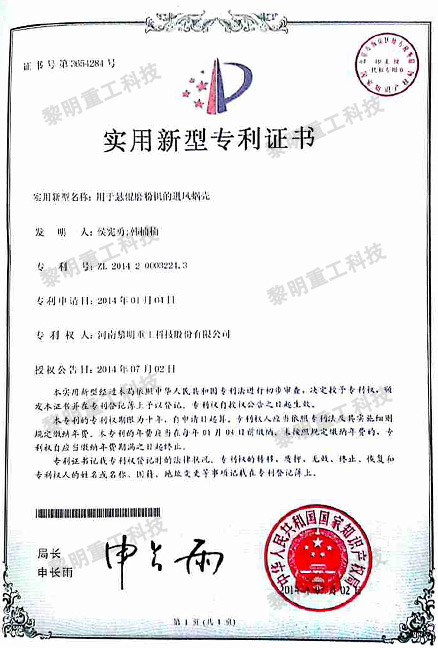

用于悬辊磨粉机的进风蜗壳 ZL 2014 2 0003224.3
用于悬辊磨粉机的进风蜗壳
ZL 2014 2 0003224.3

稀油润滑系统,新型吊挂式笼式选粉机结构设计
传统雷蒙磨、摆式磨更新换代替代产品
国家专利、环保节能,规模化建厂首选设备

突出优势

  • 成熟稳定 传动先进

    30余年磨机制造经验,4代磨机成熟蜕变;锥齿轮整体传动,强劲动力;采用磨辊联动增压技术,同等功率下,产量提升了不少。

  • 投资经济 技术可靠

    源于德国技术,质量保证;可粉磨多种矿物,满足多种规格粒度需求;基建费用低,运行成本低,单机处理能力高达60T/H,投资经济。

  • 稀油润滑 节能环保

    风机、主轴传动系统和风机传统系统均采用稀油润滑,换油周期约4个月,换油周期长,成本低,维护频次少;通过工业产品环保认证,空气自循环系统与除尘器双管齐下,满足国家环保要求。

  • 高端配置 高效低耗

    新型吊挂式笼式选粉机,变频控制,细度调节更精确;隔离式旋风集粉器,集粉效率高;曲面型风道,气流阻力小,不易堵料,风机效率提升;曲面可换刀刃铲刀,磨损率低,利用率高;无阻力进风蜗壳+同阻力布置方案,降低了因系统能耗造成的经济损失。

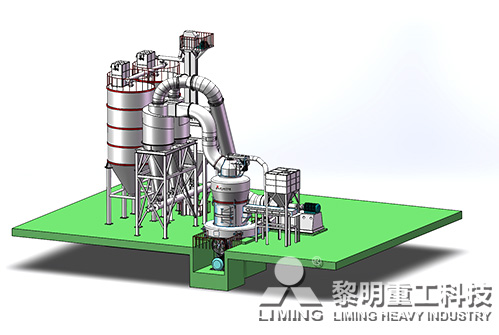

工作原理

破碎后合格的物料,经变频皮带给料机均匀定量连续地送入主机磨室内进行研磨。粉磨后的物料被风机气流送入选粉机进行分级,在分析机的作用下,不符合细度要求的物料落入磨室内重新碾磨,合格的物料则随气流经管道进入旋风集粉器内,进行分离收集,经排料装置排出即为成品粉体。分离后的气流通过旋风集粉器上端回风管进入风机。该系统在正负压状态下运行,设备配有脉冲除尘器,符合国家环保标准。

技术参数

技术参数 表格一
型号
Model
最大进料
尺寸(mm)
成品粒度
(mm)
处理能力
(t/h)
外形尺寸
(L×W×H)(MM)
MTW115G 30 1.6-0.045
最细可达0.038
3~12 8425×7933×8642
MTW145G 35 6~23 8971×9630×11185
MTW178G 40 10~38 10268×9595×10351
MTW198G 40 15~42 12150×12500×11000
MTW218G 50 18~60 14960×12440×11560
注:表中产量指粉磨方解石,其成品的通筛率为80%。各项参数及外形若有变更,依发货时随带的使用维护说明为准。
技术参数 表格二
设备功率(KW) MTW115G MTW145G MTW178G MTW198G MTW218G
主机电动机 55-75 110-132 185-200 220-250 280-315
选粉机调速电机 7.5-11 18.5-30 30-37 45-55 55-75
离心风机电机 55-75 110-132 200-220 220-250 280-315
注:表中产量指粉磨方解石,其成品的通筛率为80%。各项参数及外形若有变更,依发货时随带的使用维护说明为准。

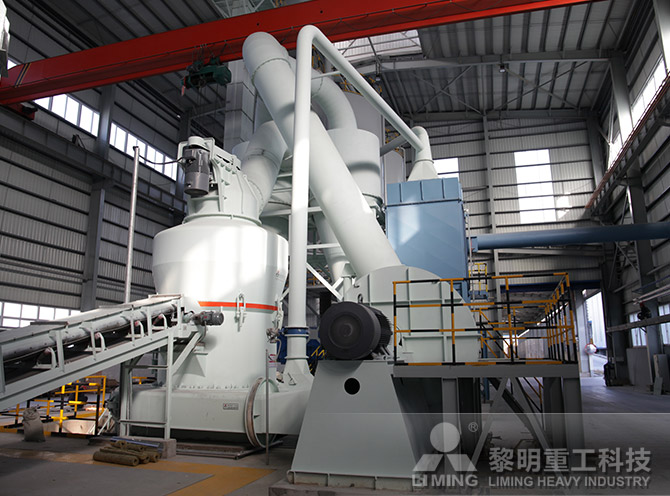

相关案例
