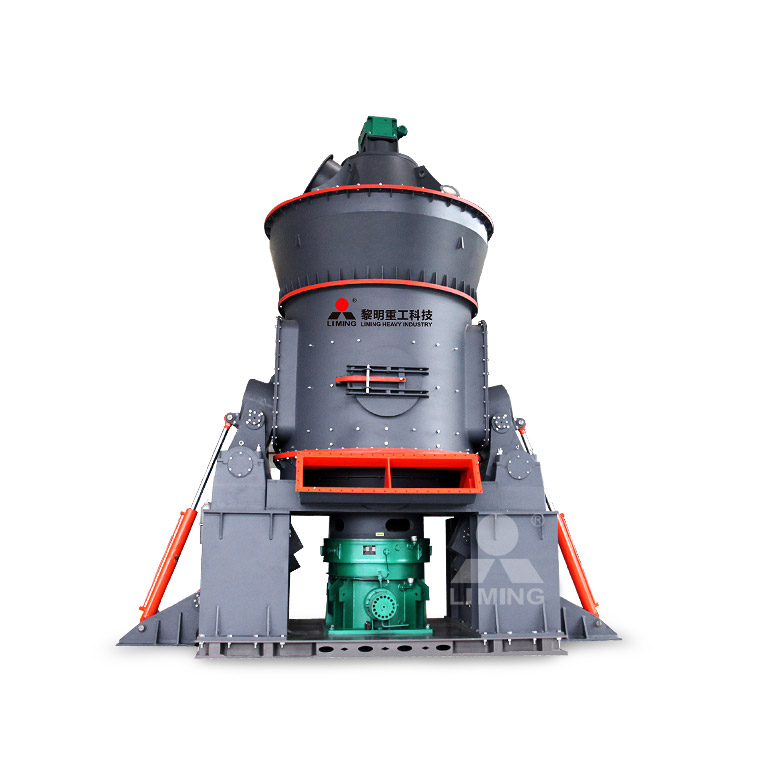

立式磨煤机

单机介绍：立式磨煤机，又可称中速磨煤机，是公司针对国内市场需求，将现代科技与多年磨粉机制造经验相结合，研发设计出的新型磨粉设备，是您工业制粉领域的良好助力。立式磨煤机烘干与制粉二合一，可实现边磨边烘干，系统工作稳定，噪音低，节能环保。

应用范围：适用于对煤粉产量要求较大的用户需求

加工物料：煤、石油焦

加工细度：＜50mm

产量：4-100T/H

18538321452 在线咨询

突出优势

1、液压装置，磨辊可用液压装置翻出机外，更换辊套衬板及磨机检修空间大，检修作业十分方便。
2、磨辊辊套能翻面使用，延长了耐磨材料的使用寿命。
3、开机前无需在磨盘上布料，且磨机可空载启动，免除开机难的烦恼。
4、磨辊限位装置，避免磨机工作时间因断料而产生的剧烈震动。
5、由于液压装置及限位装置的作用，使得磨辊与磨盘的间隙随着磨损可以调到恒定的间隙，保证研磨压力，保证产量稳定。
6、新型磨辊密封装置，密封更加可靠，而且无需密封风机。

烘干与制粉二合一，可边磨边烘干
国产化的大型立式磨煤机
采用磨辊液压装置和限位装置

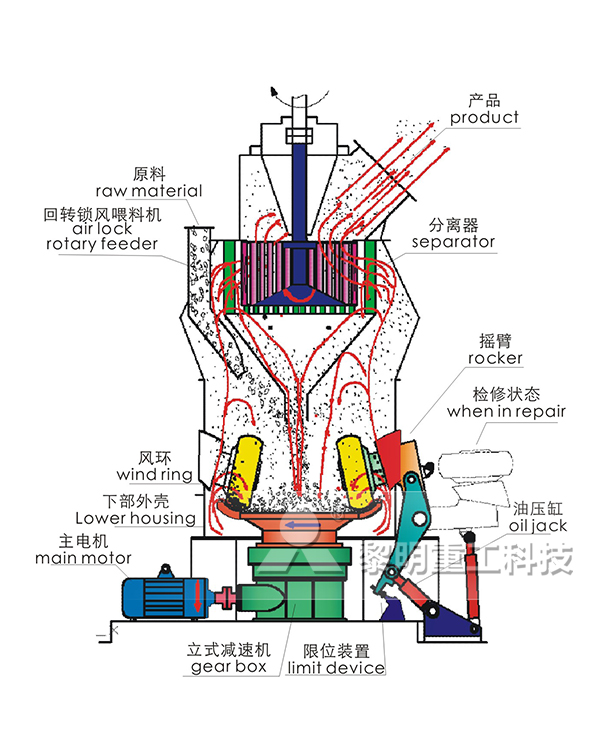

工作原理

原煤从原煤堆场通过格子筛网过筛后落到大倾角皮带输送机或提升机上，经电磁除铁器除铁后，皮带输送机或提升机把原煤送入原煤仓进行储存。

待制粉系统均已启动后，打开原煤仓底部棒阀，启动密封计量胶带给煤机，原煤进入立式磨煤机进行烘干、粉磨。

由热风炉出来的热风或废气，在系统风机的抽引下，进入立式磨煤机，与磨内被粉磨的原煤进行充分热交换后，带起煤粉在分离器处进行分选，细度不合格的粗煤粉重新落到磨盘上进行粉磨，合格的煤粉随气流进入防爆气箱脉冲收尘器被收集下来，经过分格轮卸入煤粉仓。原煤中的杂物，如部分煤矸石、金属块等，通过风环、吐渣口排除磨外。

整个工艺中，设置有CO-O2在线分析系统，当加工挥发分较高的煤时，可设置氮气保护以及CO2自动灭火系统等安全措施。

技术参数

LM立式煤磨（冶金高炉喷煤、新能源、窑炉燃料、热力锅炉煤粉、水泥等行业）规格、技术参数表

规格型号	LM12-2M	LM17-2M	LM19-2M	LM22-2M	LM24-2M	LM27-2M	LM31-2M	LM31-3M	LM34-3M	LM37-3M
处理能力（t/h）	4~6	7~10	10~17	16~22	20~30	26~40	35~50	40~65	45~80	65~100
入磨原煤粒度（mm）	＜38	＜38	＜40	＜40	＜45	＜45	＜50	＜50	＜50	＜50
原煤水分	<15%
煤粉细度	R0.08=10-20%（200目80-90%通过）
煤粉水分	<1-5%
主电机功率kW	55~75	110~132	185~220	250~280	315~355	400~500	500~630	560~800	710~900	900~1250

注：1.以上处理能力是指粉磨烟煤、哈氏可磨指数≥55条件下的参考值。

LM立式煤磨（煤化工行业）规格、技术参数表

规格型号	LM22-2M	LM24-2M	LM27-2M	LM31-2M	LM34-3M	LM37-3M	LM39-3M	LM44-3M	LM50-3M
处理能力（t/h）	12~18	20~25	28~35	35~45	50~70	75~90	95~110	110~150	150~200
入磨原煤粒度（mm）	＜30	＜30	＜30	＜35	＜35	＜40	＜40	＜40	＜50
原煤水分	<15%
煤粉细度	R0.09<13%
煤粉水分	≤5%
主电机功率kW	220~280	280~355	355~500	500~800	710~900	900~1250	1250~1800	1800~2200	2500~3150

注：原煤哈氏可磨指数：HGI=50-70。
