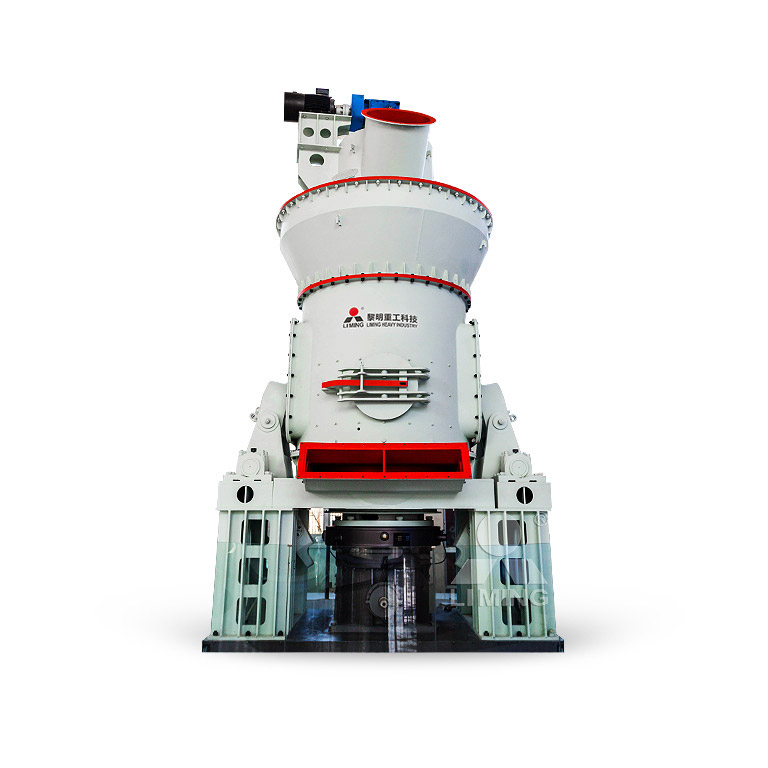

LM立式辊磨机

单机介绍：LM立式辊磨机是黎明重工积极吸取国外成功经验，并通过研发团队的不断技术创新升级，推出的具有自主知识产权的产品，该设备广泛适用于水泥、电力、冶金、化工等行业，并专注于非金属矿、金属矿、煤粉和矿渣等多个领域。

应用范围：适用于水泥、电力、冶金、化工、非金属矿等行业的物料磨粉，并专注于非金属矿、金属矿、煤粉和矿渣等多个领域

加工物料：水泥、煤、长石、方解石、滑石 铁矿、铜矿、磷矿、石墨、石英、矿渣

加工细度：0.84-0.037mm

产量：10-400T/H

18538321452 在线咨询

突出优势

  • 投资费用低

    由于集破碎、干燥、粉磨、分级输送于一体，系统简单，布局紧凑，占地面积小，而且可露天布置，因此能大量降低投资费用。

  • 运行成本低

    效率高：磨辊在磨盘上直接碾压磨碎物料，能耗低，和球磨系统相比节约能耗。磨损少：工作中磨辊并不与磨盘直接接触，且磨辊与衬板采用好材料制作，因此使用寿命长，磨损少。

  • 烘干效率高

    由外部通入到磨机内的热风，在磨内直接、多次与粉状物料充分接触，烘干能力强，可为磨机系统节省一台烘干机，节约能源，通过调节热风温度，能满足不同湿度物料要求。

  • 环保清洁

    震动小，噪音低，且设备整体密封，系统在负压下工作，无粉尘外溢，环境清洁，满足国家环保要求。

产品卖点

采用新型碾磨装置 自动化电控系统
集烘干、粉磨、选粉、输送于一体
精于金属矿、非金属矿、煤粉、矿渣微粉等领域

工作原理

主电机通过减速机带动磨盘转动，同时风从进风口进入磨机，物料经螺旋给料机下料口落在磨盘中央，在离心力的作用下，物料从磨盘中央向边缘均匀移动，经过磨盘上的粉磨辊道区域时，受到磨辊的碾压，大块物料直接被压碎，细粒物料受挤压后形成料床进行粒间粉碎。被粉碎的物料继续向磨盘边缘移动，直到被风环处的强气流带走，而较大的颗粒物料又重新掉落到磨盘上继续粉碎，气流中的物料经过上部的分离器时，在高效分离器叶片的作用下，粗颗粒重新回到磨盘上粉磨，合格的细粉随气流一起出磨，被系统的集粉器收集，被收集到的粉料即为超细立磨磨出的产品。混入物料的铁块等杂物随物料运动到磨盘边缘时，由于自身重量大而不能被风吹起，跌落至磨机下腔被安装在磨盘底部的刮料板刮入排渣口排出机外。

技术参数

LM立式矿磨（非金属矿、金属矿、水泥生料等）规格、技术参数表

规格型号 LM19-2K LM22-2K LM24-2K LM27-2K LM27-3K LM31-2K LM31-3K LM34-2K LM34-3K LM37-3K LM39-3K LM44-4K LM50-4K
处理能力（t/h） 10~40 15~50 20~70 25~85 30~90 38~135 40~145 46~160 48~170 55~196 65~220 75~260 90~400
入磨物料粒度（mm） ＜30 ＜35 ＜45 ＜50 ＜55
最佳入磨物料水分 ＜4%
需烘干入磨物料水分 ＜15%
成品细度mm 0.84-0.037mm（20-400目）
成品水分 ≤1%
主电机功率kW 200~220 280~315 400~450 500~560 500~630 630~900 710~1000 800~1120 800~1250 900~1600 1120~1800 1800~2200 2500~3150

注：1.以上处理能力是指加工莫氏硬度＜6级的脆性物料，原料易磨性（Bond）指数≤10KWh/t条件下的参考值。

LM立式煤磨（冶金高炉喷煤、新能源、窑炉燃料、热力锅炉煤粉、水泥等行业）规格、技术参数表

规格型号 LM12-2M LM17-2M LM19-2M LM22-2M LM24-2M LM27-2M LM31-2M LM31-3M LM34-3M LM37-3M
处理能力（t/h） 4~6 7~10 10~17 16~22 20~30 26~40 35~50 40~65 45~80 65~100
入磨原煤粒度（mm） ＜38 ＜38 ＜40 ＜40 ＜45 ＜45 ＜50 ＜50 ＜50 ＜50
原煤水分 <15%
煤粉细度 R0.08=10-20%（200目80-90%通过）
煤粉水分 <1-5%
主电机功率kW 55~75 110~132 185~220 250~280 315~355 400~500 500~630 560~800 710~900 900~1250

注：1.以上处理能力是指粉磨烟煤、哈氏可磨指数≥55条件下的参考值。

LM立式矿渣磨（矿渣、水渣、炉渣、钢渣等）规格、技术参数表

规格型号 LM19-2N LM22-2N LM24-2N LM27-2N LM27-3N LM34-2N LM34-3N LM35-3N LM39-3N LM44-4N LM50-4N LM58-4N
处理能力（t/h） 7~15 9~20 11~25 12~32 15~40 18~50 22~55 25~68 55~100 75~135 90~160 130~200
入磨水分 <15%
成品比表面积 ≥420m2/kg
成品水分 ≤1%
主电机功率kW 200~250 280~355 400~500 500~710 500~800 900~1120 900~1250 1250~1800 1800~2500 2500~3150 3150~4200 4500~5300

注：以上处理能力是指矿渣易磨性（Bond）指数≤23KWh/t时的参考值。

LM立式煤磨（煤化工行业）规格、技术参数表

规格型号 LM22-2M LM24-2M LM27-2M LM31-2M LM34-3M LM37-3M LM39-3M LM44-3M LM50-3M
处理能力（t/h） 12~18 20~25 28~35 35~45 50~70 75~90 95~110 110~150 150~200
入磨原煤粒度（mm） ＜30 ＜30 ＜30 ＜35 ＜35 ＜40 ＜40 ＜40 ＜50
原煤水分 <15%
煤粉细度 R0.09<13%
煤粉水分 ≤5%
主电机功率kW 220~280 280~355 355~500 500~800 710~900 900~1250 1250~1800 1800~2200 2500~3150

注：原煤哈氏可磨指数：HGI=50-70。
